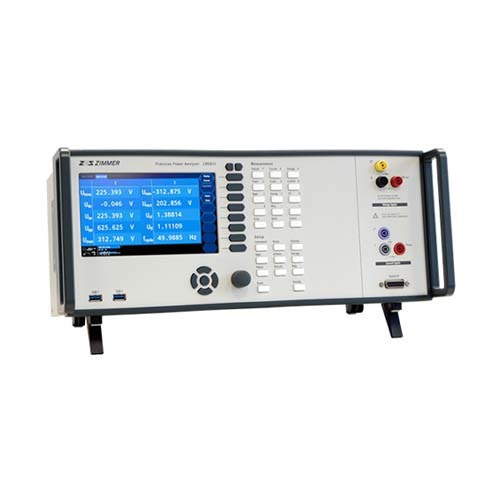

LMG611功率分析儀 – 功能強大，方便，靈活
LMG611功率分析儀產品特點：
諧波 依照IEC/EN 61000-4-7標準進行諧波和間諧波測量。儀器顯示到1000次。通過指令調用到2000次
腳本編輯器 用于特殊應用的靈活的腳本編輯工具
方便的計算功率分析儀的所有衍生變量
自定義菜單 創建面向客戶的特定應用的菜單
列表或者圖形化顯示
靈活的濾波器 信號濾波器的頻率、類型、特性都可以自由設置
即插即測量 電流傳感器連接后自動識別及供電
連接方便，無配置錯誤風險
同步源 大同時與7路不同頻率的信號同步
閃變 依照IEC/EN61000-4-15測量閃變
采樣值 通過接口直接獲取高分辨率的采樣值和諧波值
事件觸發 基于事件的采樣值記錄
智慧視覺 智能附件功能，方便評估測量值
觸摸屏 7寸，1024*600
扁平化的操作層次結構，快速訪問所有重要菜單項
遙控 所有設備功能的實時顯示，遠程操作和數據可視化
全新的GUI界面，操作流暢無需思索
CAN總線 通過CAN總線簡便提供測量值
容量 內置了高容量的存儲介質，標配16G固態硬盤，大可升級250G固態硬盤
即便是設置快的周期也能進行長時間的內部數據存儲
通訊 通過USB2.0, 千兆以太網, RS232和DVI/VGA提供杰出的通訊能力
樹立功率分析的B桿
四十多年來，我們一直專注于高精度功 率測量技術——因此我們知道，它不僅僅是簡單的測量電壓和電流。任何試圖 使用通用系統進行功率測量的人都會迅速面臨它的局限性。共模抑制情況怎么樣？測量結果在功率因數為0.01時是否 仍然可靠？接地電容是否足夠低，以避免來自泄漏電流的干擾？制造商在什么頻率范圍內保證規定的測量精度？很快就清楚了，只有特別針對功率測量設計的儀器才能滿足這些要求。我們的 LMG611以其極端的可靠性、好的精度和好的帶寬而在市場上脫穎而出—— 這都是獲得W美結果的理想先決條件。
測量通道
雙路徑 在單次測量中同時、不混淆地獲得窄頻帶、寬頻帶的真有效值和諧波值
采樣速率 大1.2MS/s的高速采樣率
數據更新率 獲取真有效值的小更新時間是10ms
精度 極其高的測量精度，±（測量值的0.015%+量程峰值的0.01%）
動態量程 全動態量程連續可用，電流從500μA到32A，電壓從3mV到1000V，功率測量從待機功率到全負載（大32A）都不需要改變物理連接
帶寬 頻率范圍從DC到10MHz，主機界面的1000次諧波分析和通訊接口的2000次
連續性 無間隙采樣，18位的A/D轉換器，快周期時間是10ms ·不間斷地記錄測量值和完整捕捉所有相關的事件
U-I同步性 電壓和電流輸入之間的時間偏移可調節，步進小于3ns低功率因數和/或高頻率的測量非常精確
抗干擾 在嚴重的電磁干擾環境也能可靠地工作
A/B/C模塊 適用于任何應用的合適模塊：LMG611-A:±(測量值的0.015%+量程峰值的0.01%)，頻率大到10MHz
LMG611-B:±(測量值的0.05%+量程峰值的0.02%)，頻率大到500kHz
LMG611-C:±(測量值的0.03%+量程峰值的0.01%)，頻率大到10kHz
對地電容 小于90pF的特別低的對地電容，防止來自泄漏電流的干擾
計量 12個月的計量間隔保證了低維護成本和儀器處于好的可用狀態
交付時包含免費的計量證書（溯源到德國PTB)
質保期 德國發貨起算24個月
適合每個應用的帶寬、精度、成本的合乎需求的組合
功率分析儀有不同的精度等級，允許用戶為手上的工作選擇合適的工具。畢竟并非所有應用都需要高精度。通常較低的分辨率和頻率范圍就足夠了，不幸的是，不 是所有的測量應用都是如此。經常會出現如下情況，同一測試中在不同的測試點需要不同的測量帶寬和精度等級。這就 是為什么LMG600提供三個不同的輸入模塊類型，并可以安裝到同一個主機箱里，以確保你可以根據自己的特殊應用量身定制所需的測量設備。如果一個價格較低的解決方案也能很好的滿足你的需求，則無需接受精度的妥協或者大材小用。
無間隙測量
在更嚴格地監測電氣設備的能耗和效率的 過程中，不斷采用新的標準和程序(例 如SPECpower_ssj2008、IEC 62301、 EN 50564)，以便對來自不同制造商的產 品進行公正的比較。無論是辦公室計算 機、服務器或家用電器，相同的原則都適用：該過程始終需要對能耗進行長期分析 ，同時考慮所有相關的操作狀態。小負載 (例如待機功耗)和滿負載之間的差異 可能是非常巨大的，這使得精確測量極具 挑戰性(詳情請聯系我們獲取“測量待機 功耗和能源效率”應用報告)。某些測量需求必須執行超過幾個小時，而且沒有間 隙。選擇足夠高的測量量程，可以避免量 程改變及其引起的不可避免的數據丟失。 LMG600的高基本精度確保精確的測量結果,即便是接近量程的下限時。
兩種帶寬下同時測量，雙路徑技術--無需妥協,毋庸置疑
在傳統的功率分析儀中，被測信號首先經過模擬調理，然后經過抗混疊濾波器，再送入模/數轉換器。得到的信號再用于計算基于周期的真有效值，或者也可以作為FFT分析或進一步數字濾波的基礎。由于使用單個模/數轉換器， 傳統儀器本身存在一些缺點：如為了避免FFT分析時混疊而開啟濾波器測量， 則寬帶寬數值丟失。然而如果關閉濾波 器，嚴格來說，不應使用FFT。盡管如此，如果FFT分析在沒有抗混疊濾波器的情況下使用，用于整個頻率范圍內測 量，那么計算值的質量是有問題的。例如，很容易檢測到50%的混疊錯誤。無論如何0.5%的偏差可能會被忽視。 之后，假如您交替使用和不使用濾波器進行測量，結果的有效性同樣有問題， 因為這包含了信號不隨時間變化的假 設，而這實際上幾乎不存在。此外，此過程非常耗時。
之后，上述所有測量方法都只是讓人 無法滿意的妥協。這就是為什么我們 從根本重新設計了信號處理過程和研 發了雙路徑架構。在模擬端和傳統的 儀器相同，但隨后的數字處理已徹底改變。LMG611是首臺對于每個電壓和電流通道都有兩個模/數轉換器在兩個獨立路徑中的功率分析儀。 一個用于寬頻帶信號的無濾波測量，另一 個用于抗混疊濾波器輸出的窄帶寬信號測量。數字化采樣值并行處理使客戶能讀取同一信號的兩種測量值，而 不會產生混疊影響的風險。這種獨特的過程避免的以前方法的所有缺點， 并保證能在短的時間內獲得精確的結果。
