功率分析儀精度計算詳解之濾波器

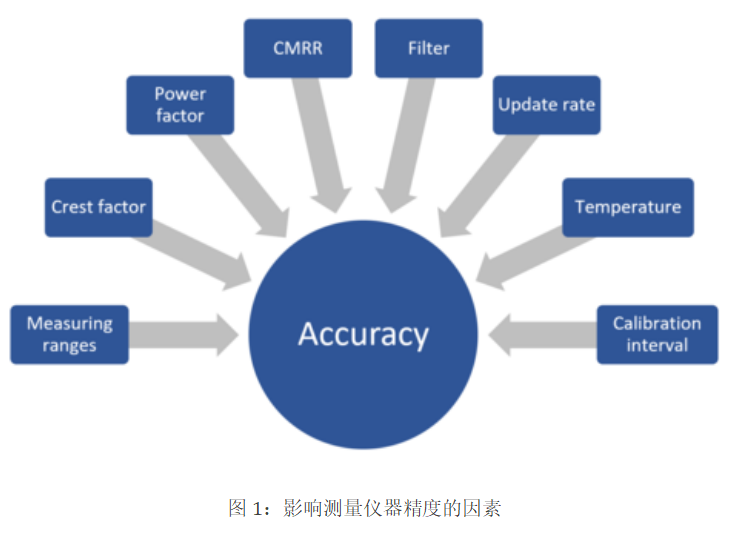

來自不同制造商的數字功率分析儀大多基于相同的基本原理。然而，對比精度時，有時很難識別它們之間的重要差異。圖1顯示了影響設備測量精度的重要因素。本文將帶您深入了解這些因素，并將重點放在那些容易被大家忽略的使用縮小字體陳述的細則上。

濾波器

在精度規格方面，另一個需要關注的因素是濾波器設置。特別是，一些制造商為了盡量減少噪聲和混疊（特別是諧波測量），而使用抗混疊濾波器（AAF）或線路濾波器。一些制造商給出的精度在很大程度上取決于這些濾波器的截止頻率的選擇，但這些信息要么沒有明顯指出，要么甚至沒有明確說明。

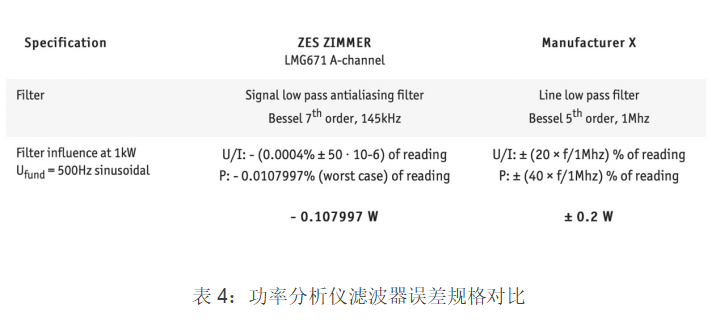

一些制造商用±公差來說明濾波器對測量值的影響，低通濾波器會衰減信號幅度而不是放大它。這種規格值得商榷，或者可能是基于不太好的濾波器特性。根據特性和濾波器的階數，衰減的強度取決于角頻率。更正確或更好的做法是明確指定濾波器衰減作為一個系統誤差，并進一步說明衰減的不確定性。因為這將允許用戶明確計算濾波器誤差，ZES ZIMMER的LMG系列功率分析儀提供了設置濾波器的詳細誤差規格，這些濾波器的影響相對較小，如表4所示。

一些制造商指定了濾波器對測量值的影響，其公差為±，低通濾波器衰減信號振幅，而不是放大信號振幅。該規范有問題，或者可能基于較差的過濾屬性。根據特性和濾波器順序，衰減會更強或更弱，這取決于角頻率。
正確或更好的是明確指定濾波器衰減為系統誤差，并進一步指定衰減的不確定性。由于這將允許用戶明確計算濾波器誤差，LMG系列的ZES ZIMMER功率分析儀提供了設置濾波器的詳細誤差規范，如表4所示，該濾波器的影響也相當?shù)汀?/span>

ZES ZIMMER的功率分析儀通過其獨特的DualPath雙路徑技術，可以同時分析窄帶和寬帶值，而不會出現混疊效應的風險。同時，與其他制造商相比，濾波器對精度的影響將保持在非常低的水平。濾波器的明確規格參數能夠有針對性地消除頻率對測量信號的影響，以確保高的精度。
