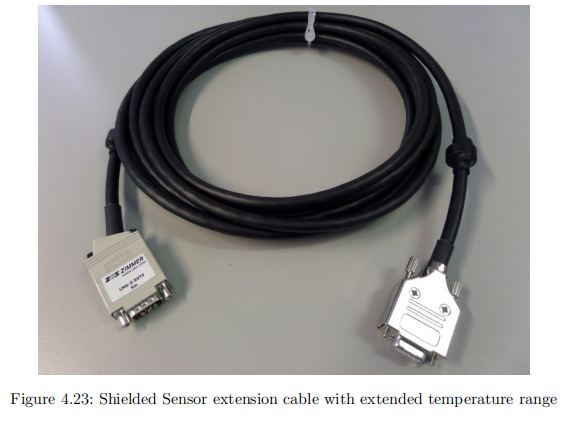

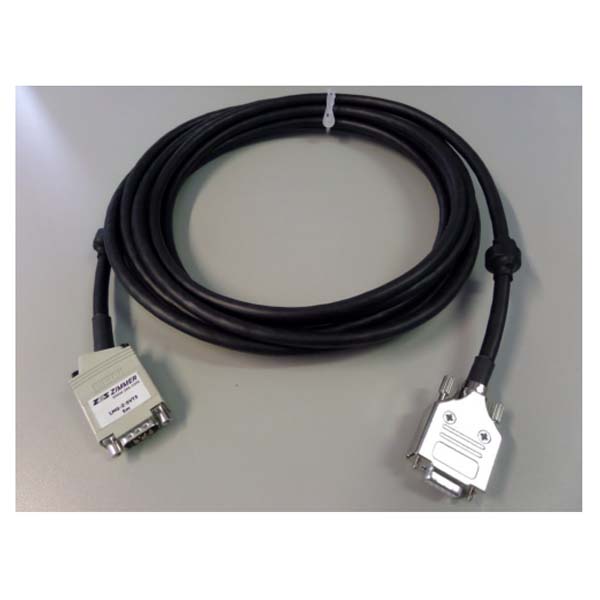

帶擴展溫度范圍的屏蔽傳感器延長電纜（LMG-Z-SVT）

這是一種高質量的、屏蔽良好的傳感器延長電纜，適用于高EMC環境。特殊的電纜結構和集成的濾波元件減少了噪聲干擾。這使得它能夠在長電纜運行和嘈雜環境中無干擾地運行。兩端連接器均配有UNC4-40螺紋。電纜不含鹵素，具有良好的抗紫外線性能。

它可用于延長PSU和PCT連接電纜的電纜長度。在這種情況下，它用于精密電流傳感器PSU60/200/400/600/700/1000或PCT200/600和LMG特定連接電纜與LMG之間。

所有引腳都是1:1連接，除了引腳2和引腳7，它們是為與電流傳感器PSU和PCT一起使用而保留的。這種傳感器延長電纜不能作為RS232連接電纜使用！

1 安全警告

• 注意：無安全絕緣，工作電壓最大50V，當使用不帶絕緣的Busbar或其他不絕緣的物品時，請確保延長電纜與危險電壓之間保持安全距離！

• 請參閱安全建議章節 [1.2→5]！
