工作溫度 | -5℃ ... +70℃ |
標準電纜長度 | PCT-DSUB2: 2 米<br>PCT-DSUB5: 5 米<br>PCT-DSUB10: 10 米<br>（電纜電阻在計算負載時不需要考慮） |
延伸電纜長度 | PCT-DSUB20: 20 米<br>（不適用于 PCT2000，<br>PCT200 和 PCT600：將最大儀器負載減少 1.8Ω） |
13817443004

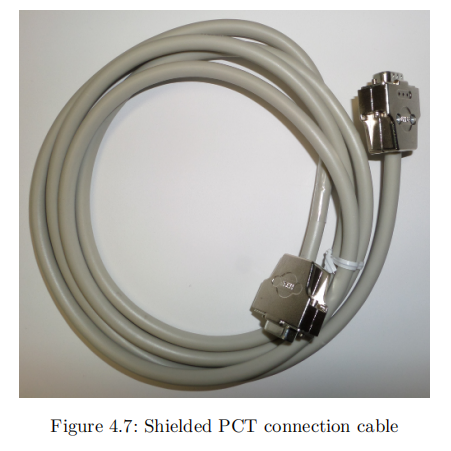

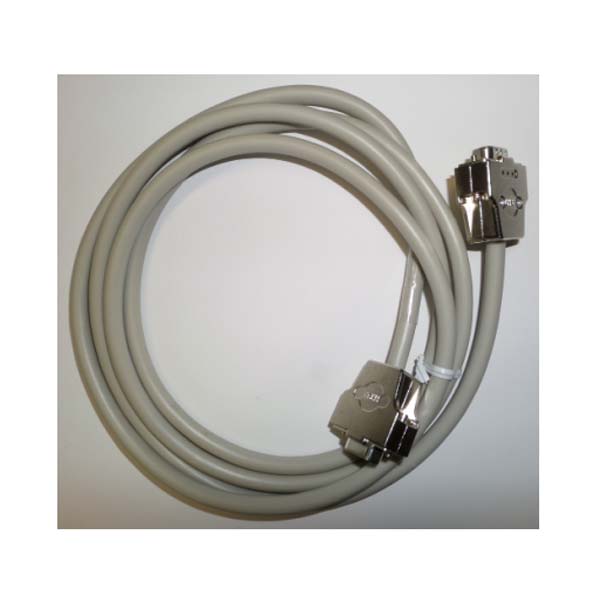

這是一個高質量的、屏蔽良好的 PCT 連接電纜，具有很高的抗電磁兼容性（EMC）能力。它旨在用于將 PCT200、PCT600 或 PCT2000 連接到供電單元 PCTSIU4。它有不同長度可供選擇：2米、5米、10米和20米。
1 安全警告
注意：沒有安全絕緣，工作電壓最大為 50V，當使用無絕緣母線或其他未絕緣物品時，請確保延長線與危險電壓之間的安全距離！
請參閱安全建議章節 [1.2->5]。
2 規格
項目 | 規格 |
絕緣 | 無安全絕緣，工作電壓最大 50V |
連接器 | DSUB9 公頭，DSUB9 母 |
連接 | 1:1，但 pin2 和 pin7 不連接！ |
工作溫度 | -5℃ ... +70℃ |
標準電纜長度 | PCT-DSUB2: 2 米<br>PCT-DSUB5: 5 米<br>PCT-DSUB10: 10 米<br>（電纜電阻在計算負載時不需要考慮） |
延伸電纜長度 | PCT-DSUB20: 20 米<br>（不適用于 PCT2000，<br>PCT200 和 PCT600：將最大儀器負載減少 1.8Ω） |
