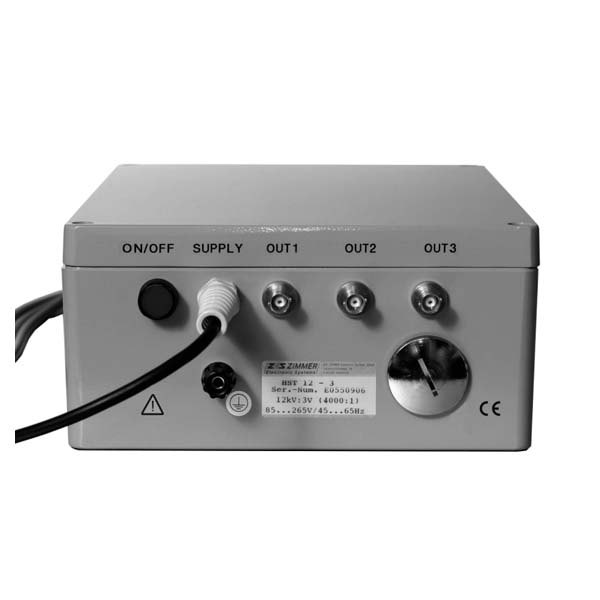

精密高壓分壓器（HST3，-6，-9，-12）

系列	HST3	HST6	HST9	HST12
測量輸入：	每個通道一根固定高壓引線（長度2米），地插孔作為公共參考點
信號輸出：	每個通道一個 BNC 插座
外殼：	堅固的鋁制外殼
尺寸（長 x 寬 x 高）	330mm x 230mm x 110mm	490mm x 230mm x 110mm	400mm x 230mm x 110mm	590mm x 230mm x 110mm

在線咨詢

全國熱線

13817443004

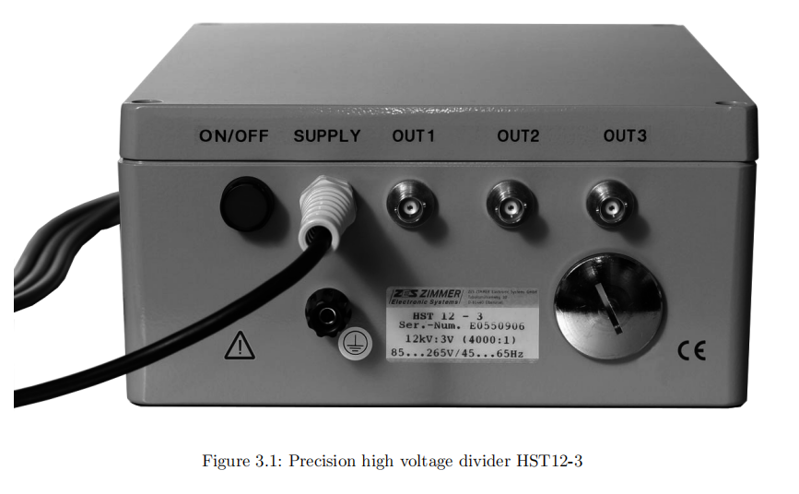

精密高壓分壓器（HST3，-6，-9，-12）

1 安全警告

HST 系列不設計用于在中壓電網中工作！
HST3、-6、-9、-12 系列的正常使用需要連接到高電壓。為了滿足安全要求，在所有情況下有必要對 HST3、-6、-9、-12 進行接地，以獲得安全性和功能性！使用足夠截面的接地導體以匹配可能的短路電流！
只有在使用外部高壓高能保險絲的情況下，才能連接到超過 1000V 的電壓！
為了防止局部放電，HST 的非屏蔽高壓引線必須相互之間、與其他導電部件和對地保持至少 25 毫米（HST3 和 HST6）和 50 毫米（HST9 和 HST12）的距離！不要觸摸高壓引線以避免局部放電。
由于 HST 的測量輸入設計用于電壓 >1000V，因此必須嚴格遵守 1000V 以上電氣設備和安裝的安全規則！
請參閱安全建議章節 [1.2->5]！

2 概述

HST 系列寬帶精密高壓分壓器擴展了 ZES ZIMMER 精密功率計 LMG 的電壓測量范圍，適用于標稱電壓超過 1000V 的應用。高壓輸入配有 2 米長的引線，連接到相對于地測量的電壓。客戶可以對開路引線進行對齊。

HST3（分別 HST6，-9，-12）將直流、交流或任何失真電壓以非常高的精度（分別 2000 / 3000 / 4000）除以 1000 的因子。分壓后的電壓可通過緩沖的低阻抗 BNC 輸出獲得。為了避免噪聲干擾，建議使用屏蔽電纜連接到 LMG 的測量輸入。

HST 可以提供單通道、雙通道或三通道版本，以滿足特定的測量任務。

單相 HST 用于單端系統（例如照明、等離子體發生、感應加熱、超聲波應用）。線對線電壓可以作為通道輸出信號之間的差異進行測量。對于浮動（差分）電壓測量，雙相 HST 為合適。

HST 設計用于氣體放電燈的測量，以高精度測量高頻燃燒電壓和點火電壓。這些特性使得 HST 能夠在電壓峰值超過 1000V 的頻率逆變器中使用。這些應用沒有由于照明或開關操作引起的浪涌和瞬態過電壓的風險。這些應用中的電壓峰值是明確定義的，并且由應用本身以有限的能量產生。

然而，HST 應由外部高壓高能保險絲保護。通過使用外部浪涌抑制器可以進一步提高操作可靠性。它應該連接在 HST 輸入端，在保險絲后面接地。

3 以“E...”或“F...”開頭的序列號規格

系列	HST3	HST6	HST9	HST12
測量輸入的標稱電氣額定值：
最大正弦有效值電壓（滿量程）	3.5kV	7kV	10.5kV	14kV
最大輸入電壓	4.2kV	8.4kV	12.6kV	16.8kV
最大峰值電壓（滿量程）	5kV	10kV	15kV	20kV
輸入阻抗	10 M? \|\| 50 pF	20 M? \|\| 25 pF	30 M? \|\| 22 pF	40 M? \|\| 20 pF
分壓比	1/1000	1/2000	1/3000	1/4000
高壓輸入對地的耐壓能力，電壓符合 EN61010:2010 標準，適用于海拔 2000 米以上的地區：
最大正弦有效值電壓	4.2kV	8.4 kV	12.6 kV	16.8 kV
最大周期性峰值電壓	5 kV	10 kV	15 kV	20 kV
最大瞬態過電壓	3.8 kV	6.8 kV	8.8 kV	10.2 kV
非重復最大峰值電壓	8.8 kV	16.8 kV	23.8 kV	30.2 kV
機械特性：
測量輸入：	每個通道一根固定高壓引線（長度2米），地插孔作為公共參考點
信號輸出：	每個通道一個 BNC 插座
外殼：	堅固的鋁制外殼
尺寸（長 x 寬 x 高）	330mm x 230mm x 110mm	490mm x 230mm x 110mm	400mm x 230mm x 110mm	590mm x 230mm x 110mm
重量	約 6.1 Kg		約 7.2 Kg
其他：
溫度范圍	+5℃ ... +40℃，僅限室內使用
安全等級	I 類，設備必須額外接地到電源線的保護接地（PE）！
電源	85 V ... 265 V；45 Hz ... 65 Hz；約 20VA

4 精度規格

精度規格基于：正弦電壓，環境溫度 +5℃ ... +40℃，校準間隔為1年，輸入電壓從最大有效值輸入電壓的3%到1，輸出負載最小 1kΩ || 最大 1nF（在 100kHz ... 300kHz 時，最小 1kΩ || 最大 100pF）

頻率	比率公差	相位公差
直流	±0.1%
0.05 Hz ... 45 Hz	±0.1%	±0.06°
45 Hz ... 65 Hz	±0.05%	±0.06°
65 Hz ... 2.5 kHz	±0.1%	±0.2°
2.5 kHz ... 10 kHz	±0.2%	±0.4°
10 kHz ... 100 kHz	±0.3%	±0.5°
100 kHz ... 300 kHz	典型值 ±2%	典型值 ±2.5°
