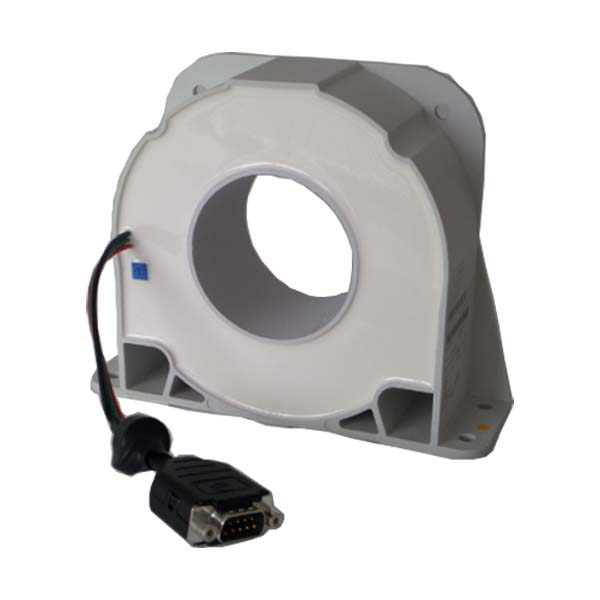

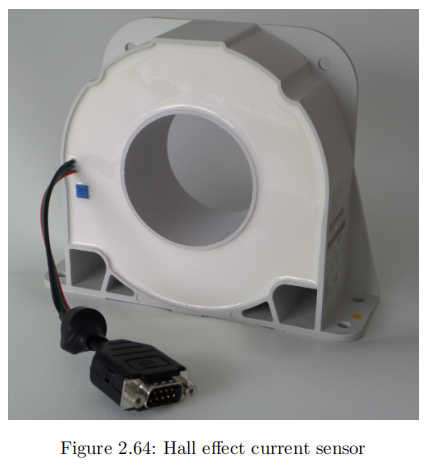

霍爾效應電流傳感器（HALL100，-300，-500，-1000，-2000）

霍爾效應傳感器采用閉環技術測量直流、交流或脈動電流，并在一次電路和功率計之間提供電氣隔離。

典型應用包括：變頻器、開關電源、風力渦輪機、電動驅動系統。

塑料外殼和絕緣樹脂為自熄性，符合RoHS標準。外殼上的固定孔用于水平或垂直安裝。電流方向：箭頭標記方向的一次電流流動產生正電流。

1 安全警告

• 始終先將傳感器連接到儀表，然后再連接到被測試設備。

• 注意：當使用不帶絕緣的母線時，請注意DSU9電纜的絕緣或避免接觸！DSU9連接器沒有安全絕緣！

• 在有負載電流且沒有與LMG同時連接的情況下操作傳感器將損壞傳感器，并對用戶造成危險！

• 請參閱章節安全建議 [1.2→5]！

2 規格和精度規格

精度規格基于：校準間隔為1年，一次導體位于傳感器中間，偏移電流和熱漂移以及di/dt與一次電流相關。

HALLxx 電流傳感器的精度是在不同溫度范圍內，以標稱電流 1pA 確定的。精度包括偏移電流、線性度和熱漂移。

內部和外部磁場的影響：

• 與其他攜帶高電流的電流傳感器、電流返回路徑或其他導體或電流條之間的距離應盡可能大，距離應至少是傳感器本身的直徑。

• 為了獲得好的精度，建議將主要導體置于孔的中心，并使傳感器與主要導體的方向一致。

• 傳感器與磁性材料（例如鋼）之間的距離應盡可能大。使用非磁性材料來固定傳感器。

使用 HALLxx 和 LMG600 規格來計算整個系統的精度。請參閱 LMG 連接電纜的規格，了解 LMG 測量范圍的計算。

4 傳感器 HALLxx 與 LMG600 的連接

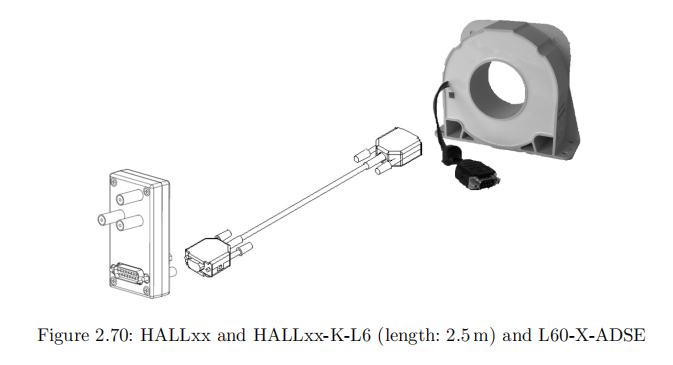

使用 HALLxx-K-L6（長度：2.5米）和 L60-X-ADSE，以及可選的延長線 'LMG-Z-SVTxx' 或 'LMG-Z-DV'，通過 LMG600 供電。使用 LMG 連接線和具有相應序列號的電流傳感器 HALLxx！

這根電纜 'HALLxx-K-L6' 用于將霍爾效應電流傳感器 HALLxx 連接到電表 LMG600。連接到 LMG600 的連接器內部電子設備包含霍爾效應電流傳感器的調整數據以及測量范圍、傳感器名稱和序列號。這些數據會自動從傳感器中讀取出來。

連接步驟：

• 關閉所有電源

• 將標記為 'HALLxx' 的 'HALLxx-K-L6' 電纜連接器插入電流傳感器

• 將標記為 'LMG600' 的 'HALLxx-K-L6' 電纜連接器插入安裝在 LMG600 電流通道上的適配器 L60-X-ADS

• 現在打開電源并開始測量 - 被測試設備的電源至少應該打開！

使用 HALL100 的 LMG600 測量范圍

使用 HALL300 的 LMG600 測量范圍

使用 HALL500 的 LMG600 測量范圍

使用 HALL1000 的 LMG600 測量范圍

使用 HALL2000 的 LMG600 測量范圍

精度

由于“最大峰值”受到 LMG 范圍以及電流傳感器的限制，請使用“用于精度計算的峰值范圍”來確定 LMG600 的精度。

由于 HALLxx 與直接電流輸入 I* 和 I 內部連接，請使用 LMG600 的精度規格來測量 5mA ... 5A 的范圍。

連接延長

HALLxx-K-L6 的標準連接長度為 2.5 米。為了在電表和 HALLxx 之間使用具有更長連接長度的電流傳感器，請?jiān)?HALLxx（DSUB9f 插頭）和 HALLxx-K-L6 連接電纜（DSUB9m 插頭）之間連接一根屏蔽良好的延長線，并將兩個插頭擰在一起。這種延長線可以在 ZES ZIMMER 購買：'LMG-Z-SVTxx' 或 'LMG-Z-DV'，長度從 5 米到 50 米不等。來自強電磁干擾環境的干擾可能會影響測量精度。這取決于整個系統中相應安裝的責任，不在 ZES ZIMMER 的責任范圍內。
